用于安防、车载、手机、智能家居等领域镜头的组立。
工作简介：镜筒以整盘的方式上料，机械手自动吸取各部品，通过视觉定位后进行组装。
产品特点：
1.采用“大理石+直线电机+智能相机”的组合，确保机台高速、高精度和高稳定性；
2.快速切换，已做过机种在5分钟以内可完成切换；
3.设备自动换吸头后，不需要再调试水平和同轴，就可达到生产要求；
4.带有组装高度检测功能，可选装压力检测、加热组装、镜头和部品扫码及信息追溯。
| 设备型号 | JTZL-DY-01 | JTZL-D20ZR-01 | ||
| 工作方式 | 单头组立+单Y轴 | 双头组立+加热 | ||
| 加热功能 | 无 | 选配 | ||
| 镜筒扫码 | 无 | 选配 | ||
| 装配Y轴数量 | 1 | 2 | ||
| 料仓配置 | 单料仓 | 双料仓 | ||
| 料仓层数 | 8层 | 10层 | ||
| 吸头数量 | 16个 | 20个 | ||
| 镜头尺寸范围 | 外径Φ5mm～Φ20mm，高度5mm～50mm | |||
| 镜筒料盘尺寸 | 常温组装：240mm*170mm | 常温组装：240mm*170mm 高温组装：148mm*148mm |
||
| 部品料盘尺寸 | 270mm*120mm | 240mm*120mm | ||
| 装配轴 重复定位精度 |
±0.001mm | |||
| 组装平行精度 | ≤0.005mm | |||
| 组装定位精度 | ≤0.005mm | |||
| UPH | 单片组装时间：2S～2.3S | 两边独立组装：1.2S/pcs 混合组装：1.5S/pcs |
||
| 整机尺寸 | 1250*1050*1760mm | 1650*1100*1760mm | ||
| 设备重量 | 1000KG | 1600KG | ||
| 耗电功率 | 1.5KW | 2KW/4.5KW | ||
| 供电要求 | AC220V/10A/50HZ | |||
| 气压要求 | 0.4MPa～0.6MPa | |||
| 环境温度 | 10℃～30℃ | |||
| 环境湿度 | ≤80% 不结露 | |||

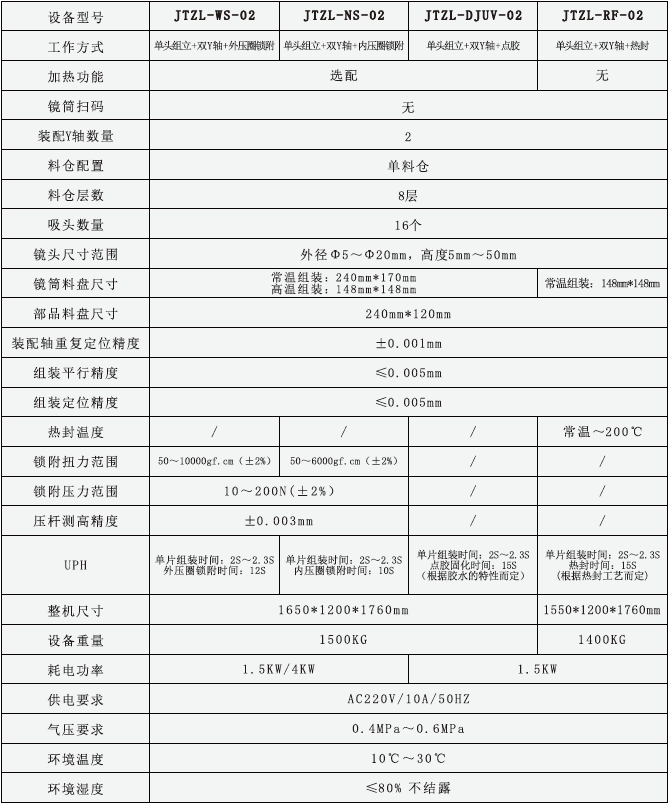

| 设备型号 | JTZL-WS-02 | JTZL-NS-02 | JTZL-DJUV-02 | JTZL-RF-02 |
| 工作方式 | 单头组立+双Y轴+外压圈锁附 | 单头组立+双Y轴+内压圈锁附 | 单头组立+双Y轴+点胶 | 单头组立+双Y轴+热封 |
| 加热功能 | 选配 | 无 | ||
| 镜筒扫码 | 无 | |||
| 装配Y轴数量 | 2 | |||
| 料仓配置 | 单料仓 | |||
| 料仓层数 | 8层 | |||
| 吸头数量 | 16个 | |||
| 镜头尺寸范围 | 外径Φ5～Φ20mm，高度5mm～50mm | |||
| 镜筒料盘尺寸 | 常温组装：240mm*170mm 高温组装：148mm*148mm |
常温组装：148mm*148mm | ||
| 部品料盘尺寸 | 270mm*120mm | |||
| 装配轴 重复定位精度 |
±0.001mm | |||
| 组装平行精度 | ≤0.005mm | |||
| 组装定位精度 | ≤0.005mm | |||
| 热封温度 | / | / | / | 常温～200℃ |
| 锁附扭力范围 | 50～10000gf.cm（±2%） | 50～6000gf.cm（±2%） | / | / |
| 锁附压力范围 | 10～200N(±2%） | / | / | |
| 压杆测高精度 | ±0.003mm | / | / | |
| UPH | 单片组装时间：2S～2.3S 外压圈锁附时间：12S |
单片组装时间：2S～2.3S 内压圈锁附时间：10S |
单片组装时间：2S～2.3S 点胶固化时间：15S （根据胶水的特性而定） |
单片组装时间：2S～2.3S 热封时间：15S (根据热封工艺而定) |
| 整机尺寸 | 1650*1200*1760mm | 1550*1200*1760mm | ||
| 设备重量 | 1500KG | 1400KG | ||
| 耗电功率 | 1.5KW/4KW | 1.5KW | ||
| 供电要求 | AC220V/10A/50HZ | |||
| 气压要求 | 0.4MPa～0.6MPa | |||
